移動電子警察流動抓拍
產品詳情
違章抓拍 、雷達測速 、本地顯示 、視頻偵測 、車牌識別 、黑名單車牌比對
、 GPS定位 、夜間補光 、智能去抖 、數字水印 、存儲管理 、無線網等功能
索威爾移動電子警察取證系統方案
一、前端移動取證系統設計界面
各模塊功能如下：
1、 違章抓拍 2、雷達測速 3、本地顯示 4、視頻偵測 5、車牌識別 6、黑名單車牌比對
7、 GPS定位 8、夜間補光 9、智能去抖 10、數字水印 11、存儲管理 12、無線網傳
二、系統規劃如下:

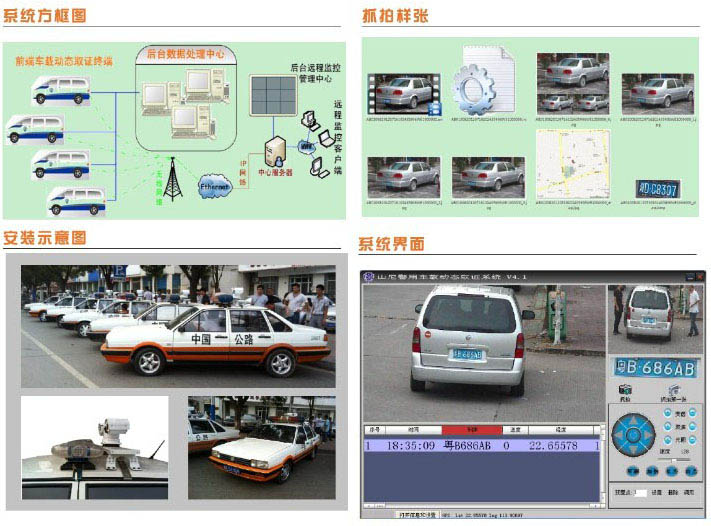

基于以上幾點來考慮，整套系統采用前端分散取證、后臺集中管理的方式，通過可插拔硬盤先將取證資料進行本地存儲后再導入后臺數據庫中，同時可配合無線網絡實現遠程監控和管理，系統拓?fù)鋱D如下：
前端移動取證終端為系統核心模塊（內含高清相機，雷達），組成圖如下：
整套系統主要由車載移動取證終端和后臺數據處理中心兩大部分組成，可配合接入無線網絡實現遠程監控：
三、車載移動取證終端

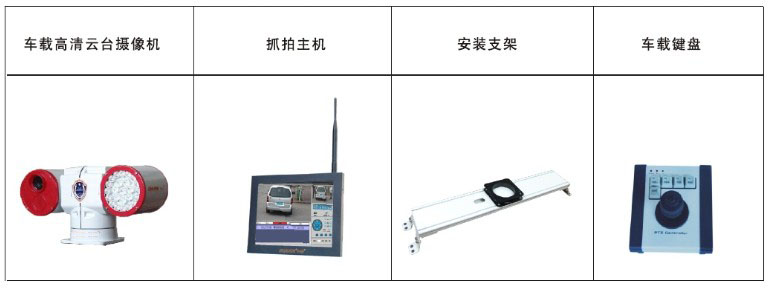

前端移動取證系統安裝于車輛上，包括車載取證主機、車載云臺、全景攝像機+鏡頭、閃光燈，減振座，車鎖扣、車牌識別模塊、中心管理軟件、電氣分配器、車載顯示器、車載支架等線材及其他輔助配件(安裝調試)。前端移動取證系統為整個取證系統的核心部分，可實現高清晰視音頻錄像存儲、高準確率車牌識別、目標車速測定、車輛信息定位、圖片抓拍、預覽智能去抖等功能。
四、后臺數據處理中心
后臺處理中心完成對前端所有采集的數據的集中處理，每個中心配備若干臺數據導出儀，數據管理工作人員將執勤人員上交的插拔硬盤插入導出儀中，然后連接PC后，通過后臺數據處理軟件可對硬盤中存儲的取證數據進行回放、校對、提取及歸檔存儲。
整套系統基本功能描述如下：
◆ 違章抓拍
取證主機對采集的對道路上隨意變換車道，壓線、逆行、闖紅燈超速等違法行為車輛進行抓拍、取證、存儲、開出罰單等
◆ 雷達測速
取證主機對采集通過雷達獲取目標車輛的當前行駛速度。
◆ 本地顯示

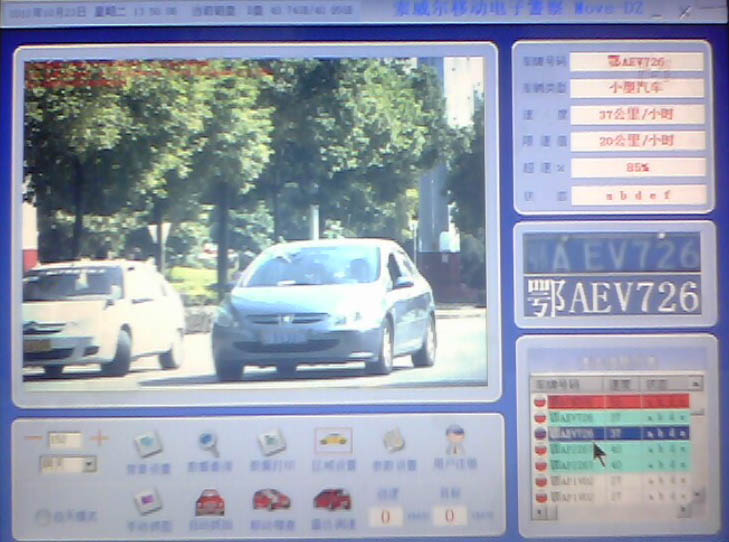

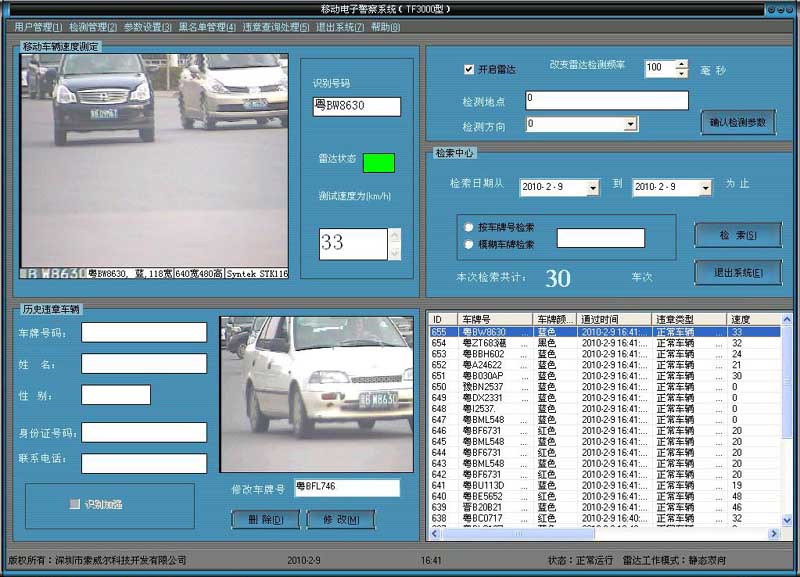

車內高清液晶屏顯示本地預覽、事件回放、系統操作、系統設置、系統信息及操作幫助的畫面。
◆ 視頻偵測
采用新的視頻流逐偵分算法，可在靜止?fàn)顟B(tài)對行駛車輛按條件進行篩查，無須人工干預。
◆ 車牌識別
采用新的嵌入式車牌識別分析算法，支持國內全部機動車牌制式的識別與分析，普通光照環境下識別準確率≥93%，平均識別時間≤20ms。識別出的車牌號碼可實時顯示在預覽畫面上，并可錄入數據碼流中長期保存。
◆ 黑名單車牌比對
系統能夠自動實時的將現場識別出來的車牌號碼與系統數據庫中記錄的黑名單車牌數據進行比對，可識別出各種備案車輛（如“被盜車輛”、“肇事逃逸車輛”“違章欠費車輛”等），同時具備報警功能。
◆ GPS定位
系統能夠自動實時在地圖上反映映車輛的運行狀態的軌跡及位置。準確對目標車輛定位等功能。
◆ 夜間補光
系統采用紅外或白光補光技術，能適應不同車牌反光涂層，實現在夜間或光線環境不佳情況下的取證拍攝，滿足全天候執法取證工作需求。
◆ 智能去抖
車輛行駛時，云臺的攝像機畫面會出現抖動現象，通過智能去抖算法，系統可根據GPS實時測速信息自動對預覽畫面進行視頻動態處理和調整，消除或減輕畫面抖動，使執勤人員在行車環境下觀看監控畫面時視覺感舒適。
◆ 數字水印
采用數字水印（Watermark）技術，在對取證資料進行編碼的過程中加入隱藏標記，可防止取證錄像資料被惡意篡改，保證證據材料的安全性和可信度。
◆ 存儲管理
系統配有后臺數據導出設備，結合后臺數據處理軟件，可以對取證數據進行校對、整理、導出后在數據服務器上長期存儲下來。
◆ 無線網傳（待選）
系統可支持基于移動網絡運營商的2.5G（GPRS/CDMA/EDGE）或3G（WCDMA/CDMA 2000/TD-CDMA等）網絡以及WLAN（無線局域網）傳輸視音頻信號等各種數據信息。
◆ 遠程監控（待選）
后臺管理指揮中心通過無線網絡，可以在管理平臺和遠程監控客戶端上對車輛的進行實時指揮和調度，同時可以遠程預覽、回放以及下載錄像資料。
整套系統功能全面、結構合理、操作簡單，可快速有效地幫助執法人員完成多種警用取證工作，基本執法取證工作流程可概括如下：
1、執法人員外出執行任務前領取取證硬盤；
2、將硬盤插入主機中啟動系統開始進行動態監控及錄像；
3、執法取證前選取相對應的操作模式（稽查模式、違章取證模式等）及設定好參數（通道編碼參數、車輛限速參數等）；
4、進行動態執法取證工作，系統將車牌識別信息、車輛定位信息、雷達測速信息、全景視頻、目標車輛視頻、目標車輛抓圖、車輛違章類型等數據輸入到取證系統終端；
5、終端對獲取的信息進行處理，包括：目標攝像機車牌識別、黑白名單比對、事件類型定義等，并將相關數據紀錄在硬盤中；
6、執勤結束后，執法人員從車載主機中抽出硬盤，返回管理中心交還執法數據處理人員，執法數據處理人員通過后臺系統軟件將取證信息核對后導入系統數據庫。
系統包括完整的取證信息：執法車輛所在地位置信息、事件整體行為視頻抓圖、執法事件發生的時間等信息。可以為執法部門的處罰工作提供強有力的證據，做到執法的公正、透明和可信。
各功能模塊解釋如下：
◆ 前端攝像機
在汽車車頂安裝一個車載云臺，作為目標攝像機，用于跟蹤拍攝事件關鍵點和采集目標特征信息；在車內安裝一個高清攝像機，作為前景攝像機，用于記錄事件發生的整體行為過程。
◆ 數據編解碼
采用專業的車載移動網絡監控記錄設備（車載移動網絡監控主機），結合視音頻編解碼技術，將前端攝像機采集到的視音頻信號進行壓縮編碼。
◆ 數據存儲
編碼后的數據存儲于插拔硬盤中，硬盤選擇2.5英寸車載專用硬盤，工業級抗震性能，功耗低，顛簸環境下數據讀寫穩定；同時采用警用專用硬盤盒包裝，可獨立進行插拔，接口緊密、防震性好。
◆ 車牌識別
采用先進的車牌識別算法，硬件模塊內嵌于車載取證主機中，支持國內全部機動車牌制式的識別，可準確快速的識別出目標車輛的車牌號。
◆ 車載顯示屏
車輛上安裝10.4英寸工業級觸摸液晶顯示屏一個，用于顯示本地預覽畫面、本地回放畫面及設備操作信息。

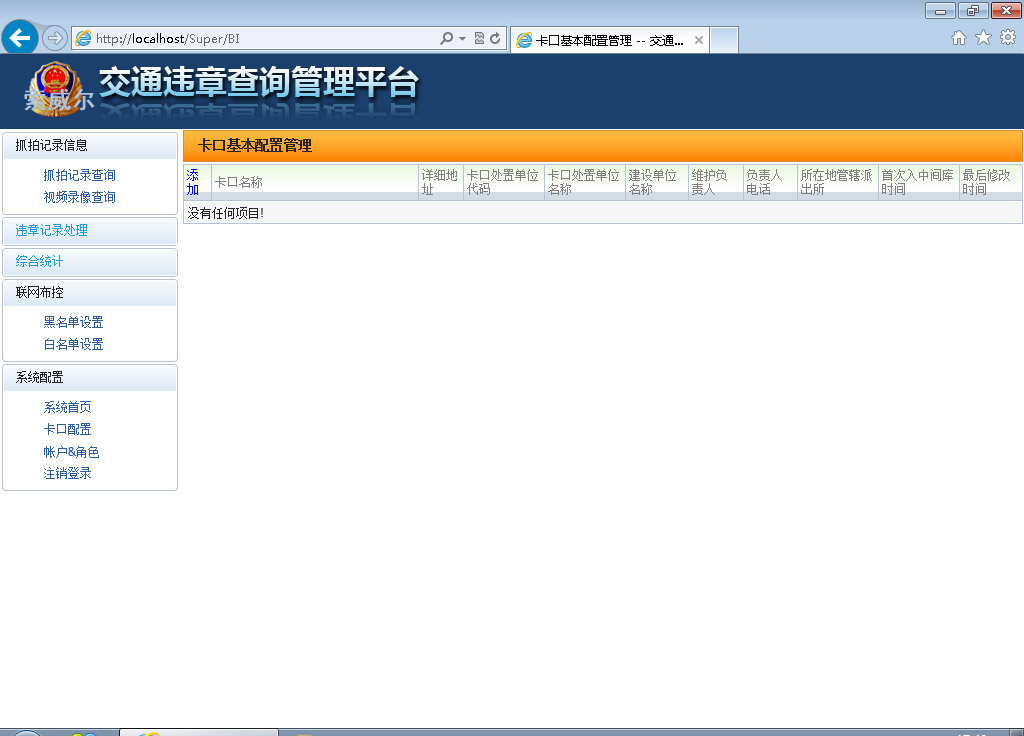

后臺數據處理系統設計
后臺管理系統負責取證數據的檢索、校對、整理和存儲，主要依靠數據導出儀、后臺數據處理軟件和數據存儲設備組成。
◆ 數據導出系統
后臺數據導出系統PC機、數據導出儀和后臺數據處理軟件，取證數據的檢索、校對等工作均通過后臺數據處理軟件在PC機上完成。
相關工作流程為外出執勤人員執勤結束時，將取證主機上的可插拔硬盤取下交給后臺中心數據處理人員，數據處理人員將硬盤插入數據導出儀中，導出儀再接入PC機上，然后通過數據處理軟件便可以對取證硬盤中的數據進行整理、校對、分類、提取等各種工作。
◆ 數據存儲
后臺數據處理人員將數據從取證硬盤整理提取后，可以分類存儲在后臺管理中心的數據存儲服務器中，以備日后資料核對和查證。
◆ 開具罰單
◆ 后臺匯總
